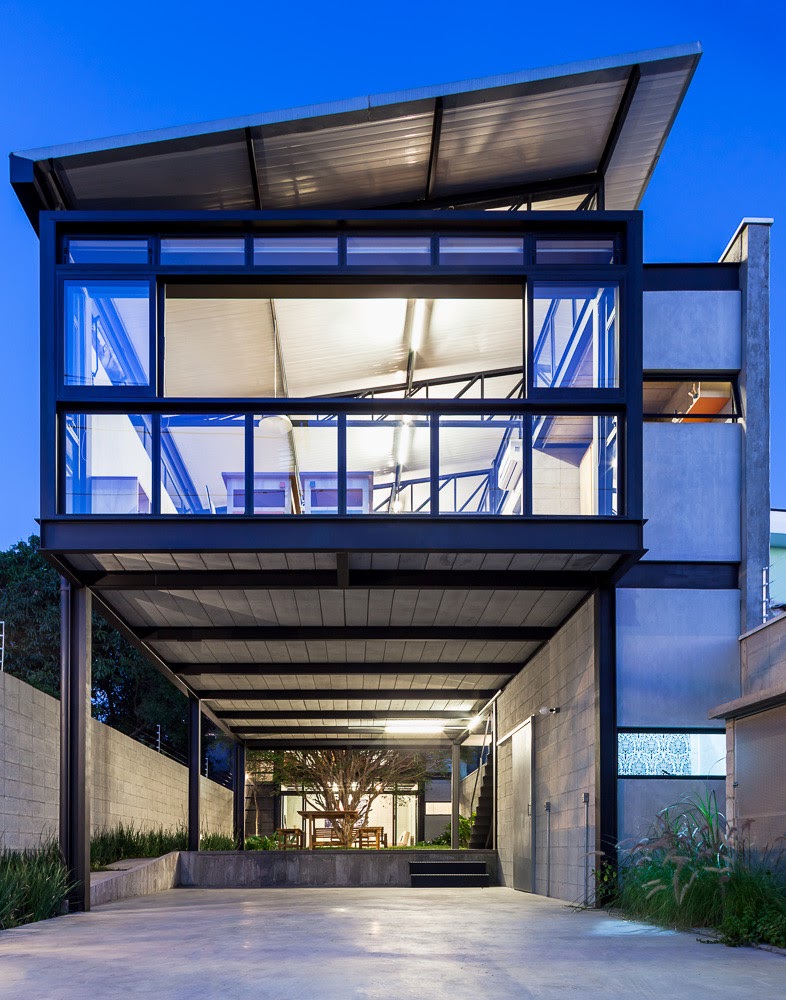

Bản vẽ nhà khung thép 2 tầng đang trở thành xu hướng xây dựng hiện đại được nhiều gia chủ lựa chọn nhờ khả năng tối ưu không gian, tính thẩm mỹ cao và đặc biệt là thời gian thi công nhanh chóng. Với hơn 50 mẫu thiết kế đa dạng từ phong cách hiện đại đến truyền thống, cùng phạm vi chi phí từ 600.000đ đến 1.500.000đ/m², nhà khung thép 2 tầng đáp ứng được nhu cầu của nhiều đối tượng khách hàng khác nhau. DANHGIATHUONGHIEU.VN sẽ phân tích chi tiết về các mẫu bản vẽ phổ biến nhất, giúp bạn có cái nhìn tổng quan trước khi quyết định lựa chọn mẫu thiết kế phù hợp.
1. Tầm quan trọng của bản vẽ nhà khung thép 2 tầng
Bản vẽ nhà khung thép 2 tầng không đơn thuần là bản phác thảo mà là “bản đồ chỉ dẫn” chi tiết cho toàn bộ quá trình xây dựng. Đây là công cụ giao tiếp quan trọng giữa kiến trúc sư, kỹ sư kết cấu, nhà thầu và chủ đầu tư, đảm bảo mọi bên đều hiểu rõ về yêu cầu và mục tiêu của dự án.
Một bản vẽ chất lượng cao sẽ giúp tối ưu hóa quá trình thi công, tiết kiệm thời gian và chi phí đáng kể. Ví dụ, trong một dự án nhà khung thép 2 tầng 100m² tại Hà Nội, nhờ có bản vẽ chi tiết và chính xác, đơn vị thi công đã tiết kiệm được khoảng 15% nguyên vật liệu và rút ngắn thời gian xây dựng từ 4 tháng xuống còn 3 tháng.
Thông tin trong bản vẽ bao gồm nhiều yếu tố quan trọng như:
- Kích thước chính xác của từng bộ phận công trình
- Loại vật liệu được sử dụng cho khung thép, tường, sàn và mái

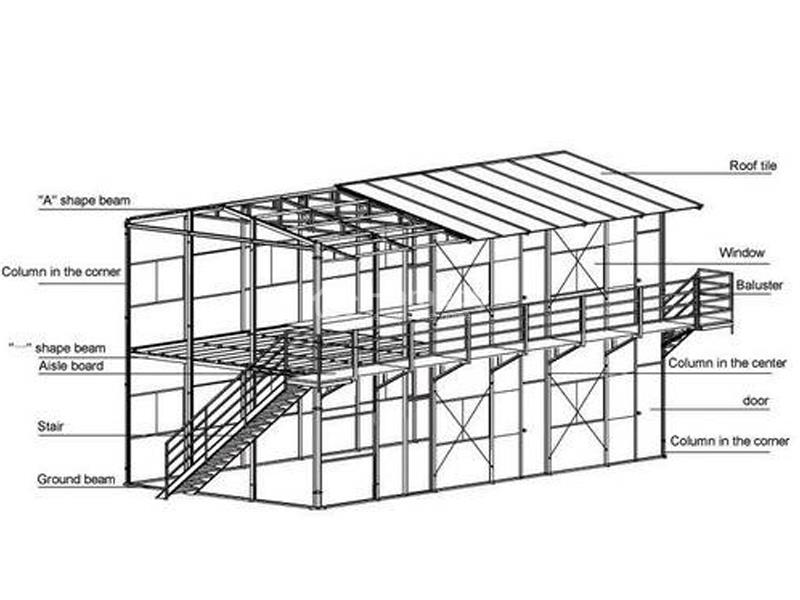

- Cấu trúc và liên kết của hệ thống khung thép
- Hệ thống điện, nước và các tiện ích khác
- Vị trí cửa ra vào, cửa sổ và các chi tiết kiến trúc khác
Bản vẽ chuyên nghiệp còn cung cấp thông tin về khả năng chịu lực của công trình, đảm bảo nhà khung thép 2 tầng đủ khả năng chống chịu trước các điều kiện thời tiết khắc nghiệt và có tuổi thọ cao.
2. Thông số kỹ thuật cần lưu ý khi đọc bản vẽ nhà khung thép
Khi tiếp cận một bản vẽ nhà khung thép 2 tầng, việc nắm vững các thông số kỹ thuật cơ bản là vô cùng quan trọng để đảm bảo công trình đáp ứng đúng nhu cầu sử dụng và các tiêu chuẩn an toàn. Dưới đây là những thông số chính cần đặc biệt chú ý:
2.1. Kích thước tổng thể
Chiều dài, chiều rộng và chiều cao của công trình, thường được tính theo đơn vị mét hoặc milimet trên bản vẽ. Đây là thông số cơ bản quyết định diện tích sử dụng và tổng thể không gian.
2.2. Độ dốc mái
Thường được thể hiện bằng tỷ lệ phần trăm hoặc độ, quyết định khả năng thoát nước và tính thẩm mỹ của công trình. Ở Việt Nam, độ dốc mái thông thường dao động từ 15° đến 30°.
2.3. Khoảng cách giữa các cột thép
Đây là yếu tố quyết định đến độ ổn định của công trình, thường dao động từ 3m đến 6m tùy thuộc vào thiết kế và mục đích sử dụng.

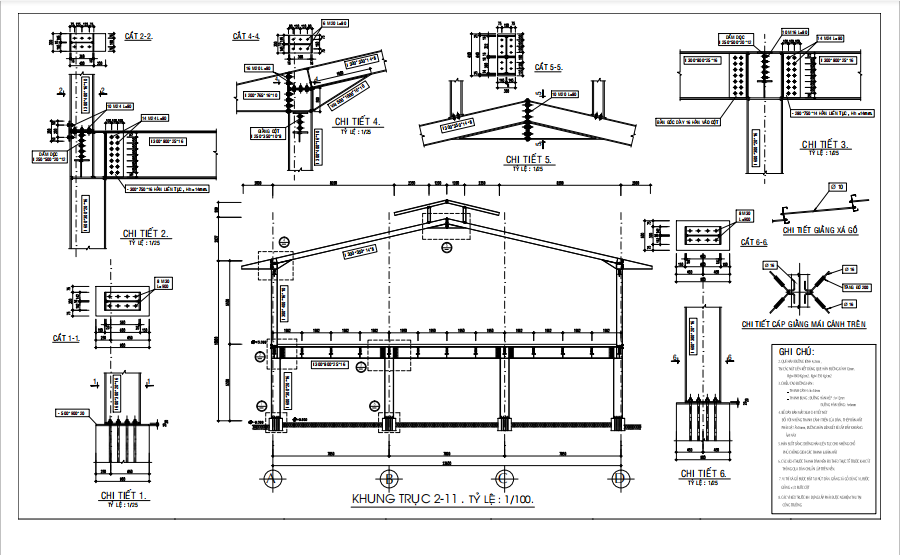

2.4. Loại thép và kích thước tiết diện
Thông số này ảnh hưởng trực tiếp đến khả năng chịu lực của khung. Các loại thép thường dùng như thép I, thép H, thép hộp với kích thước tiết diện khác nhau.
2.5. Tải trọng thiết kế
Bao gồm tải trọng bản thân (trọng lượng của kết cấu), tải trọng sử dụng (người, đồ đạc) và tải trọng môi trường (gió, động đất). Thông số này quyết định khả năng chịu lực của công trình.
2.6. Loại liên kết
Chỉ định cách thức liên kết giữa các thành phần thép (hàn, bu lông, đinh tán), ảnh hưởng đến độ bền và khả năng tháo lắp của công trình.
2.7. Độ dày của sàn
Thường từ 10cm đến 15cm đối với sàn bê tông cốt thép, quyết định khả năng chịu lực và cách âm giữa các tầng.
2.8. Chiều cao tầng
Khoảng cách từ mặt sàn tầng dưới đến mặt sàn tầng trên, thông thường từ 3m đến 3.6m cho nhà ở.
3. Các tiêu chí đánh giá bản vẽ nhà khung thép 2 tầng
Khi xem xét một bản vẽ nhà khung thép 2 tầng, việc đánh giá dựa trên các tiêu chí cụ thể sẽ giúp bạn đưa ra quyết định sáng suốt. Bốn tiêu chí chính cần cân nhắc bao gồm:
3.1. Tính thẩm mỹ
Một bản vẽ tốt phải thể hiện được tính thẩm mỹ của công trình thông qua tỷ lệ hài hòa giữa các thành phần, sự cân đối giữa không gian đặc và rỗng, cũng như phong cách kiến trúc phù hợp với mục đích sử dụng. Ví dụ, một mẫu nhà khung thép hiện đại thường có đường nét đơn giản, mặt tiền rộng với nhiều cửa kính lớn để tối đa hóa ánh sáng tự nhiên.
3.2. Tính chức năng
Đánh giá xem bản vẽ có đáp ứng được các yêu cầu sử dụng không gian hay không. Cần chú ý đến bố cục các phòng, luồng di chuyển, khả năng mở rộng trong tương lai và sự phù hợp với môi trường xung quanh. Một thiết kế chức năng tốt sẽ tận dụng tối đa diện tích sử dụng, như việc bố trí cầu thang ở vị trí trung tâm để tối ưu hóa không gian lưu thông.
3.3. Tính an toàn
Yếu tố này bao gồm khả năng chịu lực của kết cấu, khả năng chống cháy, khả năng chống thấm và độ bền của công trình. Một bản vẽ chất lượng phải thể hiện rõ các giải pháp kỹ thuật đảm bảo an toàn, như chi tiết gia cường tại các nút giao của hệ khung thép hoặc thông số cụ thể của vật liệu chống cháy.
3.4. Chi phí
Bản vẽ cần cân bằng giữa yêu cầu thẩm mỹ, chức năng và mức ngân sách. Điều này thể hiện qua việc lựa chọn vật liệu, kỹ thuật thi công và quy mô công trình. Ví dụ, việc sử dụng kết cấu khung thép tiền chế có thể tăng chi phí vật liệu ban đầu nhưng lại giảm đáng kể thời gian và nhân công thi công, từ đó giảm tổng chi phí dự án.
Trong thực tế, khi áp dụng các tiêu chí này vào việc đánh giá bản vẽ nhà khung thép 2 tầng diện tích 80m² tại khu vực đô thị, các chuyên gia thường khuyến nghị cân nhắc kỹ lưỡng giữa không gian mở (tăng tính thẩm mỹ và linh hoạt) với việc bố trí các cột (đảm bảo khả năng chịu lực). Kết quả là nhiều thiết kế hiện đại đã tối ưu hóa vị trí các cột thép để vừa đảm bảo an toàn kết cấu, vừa tạo được không gian rộng rãi, thông thoáng cho người sử dụng.
4. Các mẫu bản vẽ nhà khung thép 2 tầng mới đẹp nhất

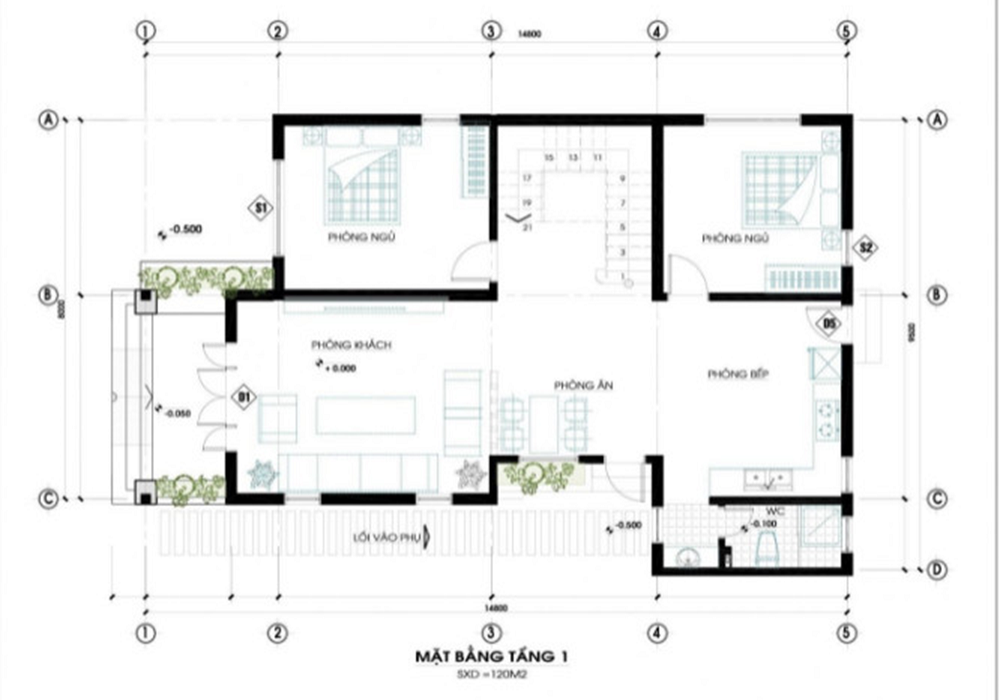

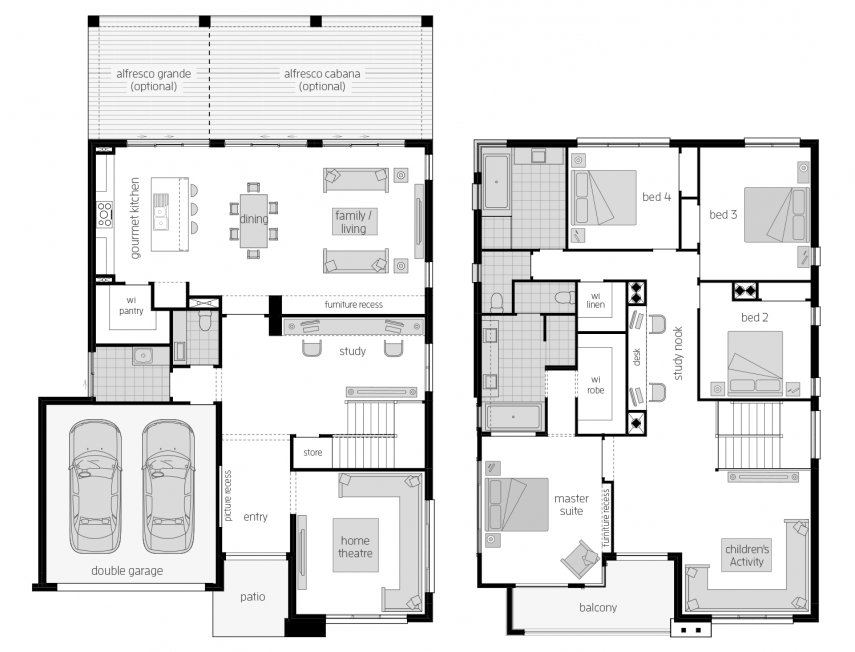

4.1. Mẫu bản vẽ nhà khung thép 2 tầng hiện đại
Thiết kế hiện đại của nhà khung thép 2 tầng thường đặc trưng bởi đường nét sắc sảo, không gian mở và tối ưu ánh sáng tự nhiên. Các bản vẽ này thường có diện tích từ 80-150m², với khung thép được thiết kế theo tiêu chuẩn kỹ thuật cao, đảm bảo chịu lực tốt trong mọi điều kiện thời tiết.
Đặc điểm nổi bật của mẫu này bao gồm:
- Sử dụng kính cường lực cho mặt tiền, tạo cảm giác không gian rộng mở
- Thiết kế cầu thang thép tối giản, tiết kiệm diện tích
- Hệ thống khung thép chính có độ dày từ 4-6mm, đảm bảo độ bền trên 50 năm
- Tầng trệt thường bố trí không gian sinh hoạt chung, tầng 2 dành cho phòng ngủ và khu vực riêng tư
Chi phí trung bình cho mẫu nhà hiện đại dao động từ 7-9 triệu đồng/m², tùy thuộc vào vật liệu hoàn thiện và độ phức tạp của thiết kế.

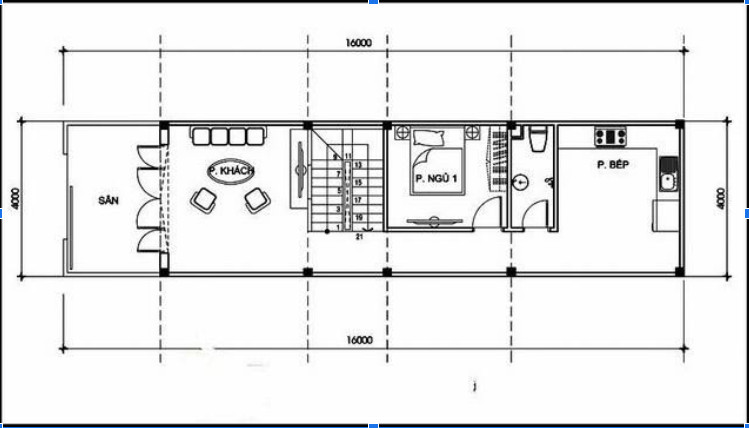

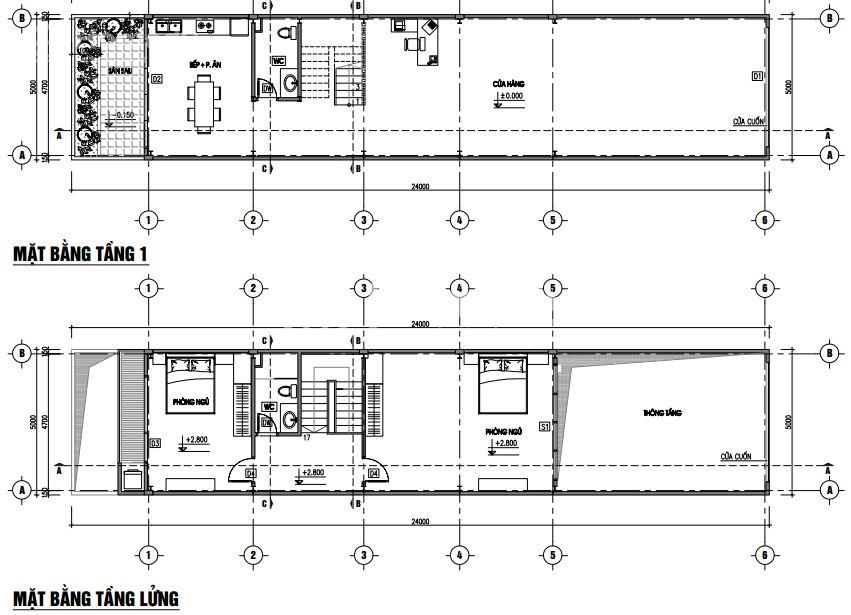

4.2. Mẫu bản vẽ nhà khung thép đơn giản
Đối với những gia đình ưa chuộng sự đơn giản và tiết kiệm, các mẫu bản vẽ nhà khung thép 2 tầng đơn giản là lựa chọn lý tưởng. Diện tích phổ biến của các mẫu này thường từ 60-100m², phù hợp với các khu đất có diện tích vừa phải.
Đặc điểm chính:
- Thiết kế hình khối vuông vắn, dễ thi công
- Sử dụng hệ khung thép tiêu chuẩn C150x50x20x2.3mm cho cột và dầm chính
- Mái bằng hoặc mái dốc đơn giản, thường sử dụng tôn lạnh cách nhiệt
- Bố cục thông minh với 2-3 phòng ngủ và không gian sinh hoạt chung tối ưu
Chi phí xây dựng cho mẫu đơn giản thường từ 5-7 triệu đồng/m², giúp tiết kiệm tới 30% so với nhà bê tông truyền thống mà vẫn đảm bảo chất lượng và độ bền.

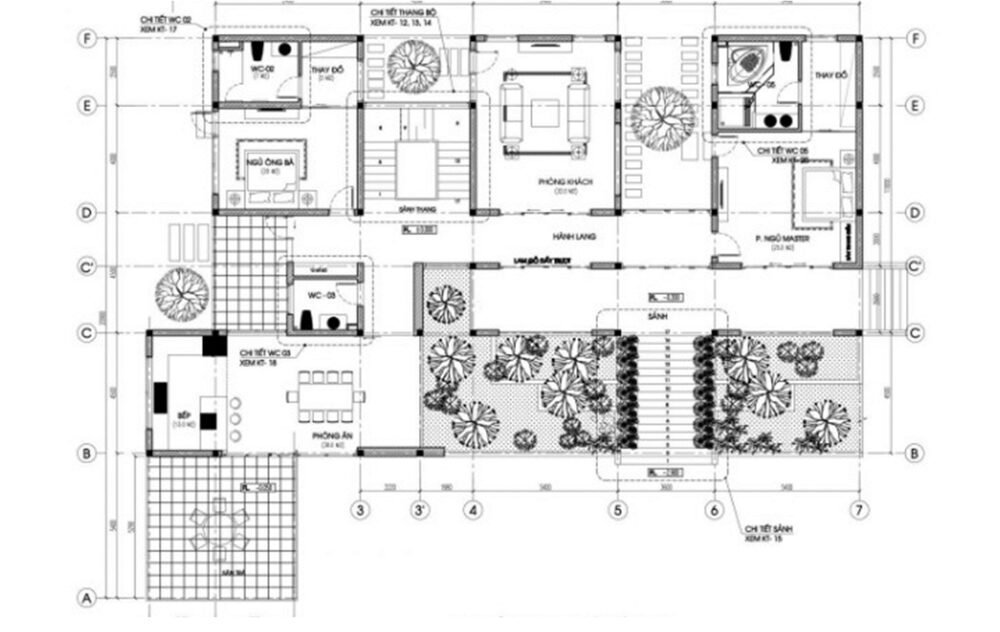

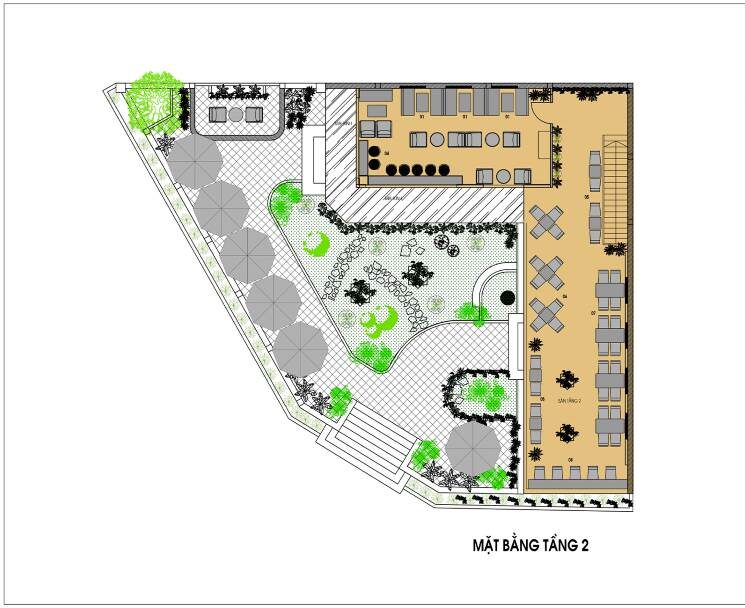

4.3. Mẫu bản vẽ gắn kết thiên nhiên
Xu hướng thiết kế gần gũi với thiên nhiên đang được ưa chuộng tại Việt Nam. Các mẫu bản vẽ này tập trung vào việc tạo ra không gian sống hòa hợp với môi trường xung quanh, với nhiều khu vực mở và tiếp xúc với ánh sáng tự nhiên.
Đặc điểm nổi bật:
- Nhiều cửa sổ lớn, cửa kéo và ban công rộng
- Tích hợp không gian xanh như vườn treo, tiểu cảnh
- Thiết kế mái hiên rộng để tạo bóng mát và chống nóng
- Sử dụng vật liệu thân thiện môi trường kết hợp với khung thép
Chi phí cho mẫu nhà gắn kết thiên nhiên thường cao hơn, từ 8-11 triệu đồng/m², do yêu cầu về vật liệu đặc biệt và chi tiết thiết kế phức tạp hơn.
4.4. Mẫu bản vẽ nhà khung thép 2 tầng dạng hình hộp
Thiết kế dạng hình hộp (Box House) là xu hướng kiến trúc hiện đại, đặc trưng bởi đường nét vuông vắn, tối giản. Mẫu bản vẽ này thường có diện tích từ 70-130m², phù hợp với các khu đất hình chữ nhật.
Đặc điểm thiết kế:
- Kết cấu dạng module, dễ mở rộng trong tương lai
- Sử dụng khung thép H-beam hoặc C-beam chịu lực chính
- Mặt tiền tối giản với các mảng tường và cửa sổ được bố trí cân đối
- Tối ưu không gian bên trong, giảm thiểu các vách ngăn không cần thiết
Chi phí xây dựng từ 6.5-8.5 triệu đồng/m², với ưu điểm là thời gian thi công nhanh (thường từ 2-3 tháng) và tiết kiệm chi phí nhân công.
4.5. Mẫu bản vẽ nhà khung thép có mái che
Phù hợp với khí hậu nhiệt đới của Việt Nam, mẫu bản vẽ nhà khung thép 2 tầng có mái che rộng giúp chống nóng hiệu quả và tạo nét đặc trưng cho công trình.
Đặc điểm chính:
- Mái hiên rộng từ 1-1.5m bao quanh công trình
- Thiết kế thông gió tự nhiên, giảm sử dụng điều hòa
- Kết hợp hài hòa giữa mái tôn cách nhiệt và các mảng mái bằng
- Chiều cao tầng từ 3.2-3.6m để không gian thoáng đãng hơn
Chi phí trung bình cho mẫu này từ 7-9 triệu đồng/m², với ưu điểm là tiết kiệm năng lượng sử dụng và phù hợp với điều kiện khí hậu Việt Nam.
4.6. Mẫu bản vẽ 2 tầng nhiệt đới
Thiết kế nhiệt đới kết hợp giữa hiện đại và truyền thống, tạo ra không gian sống thích ứng tốt với khí hậu nóng ẩm của Việt Nam.
Đặc điểm nổi bật:
- Hệ thống thông gió chéo được tính toán kỹ lưỡng
- Kết hợp giữa vật liệu hiện đại (thép, kính) và truyền thống (gỗ, gạch)
- Thiết kế “da kép” với lớp che chắn nắng bên ngoài
- Không gian chuyển tiếp giữa trong và ngoài như hiên, sân trong
Chi phí xây dựng cho mẫu nhiệt đới từ 7.5-10 triệu đồng/m², cao hơn do yêu cầu về vật liệu đa dạng và kỹ thuật thi công phức tạp hơn.
4.7. Mẫu bản vẽ nhà khung thép 2 tầng cho quán cà phê
Đây là mẫu bản vẽ chuyên dụng, kết hợp giữa không gian kinh doanh và không gian sống, lý tưởng cho các chủ đầu tư muốn kết hợp kinh doanh tại nhà.
Đặc điểm thiết kế:
- Tầng trệt thiết kế mở, dễ dàng bố trí không gian kinh doanh
- Tầng 2 dành cho không gian sống riêng tư
- Hệ thống cầu thang riêng biệt cho hai khu vực
- Mặt tiền rộng, tạo điểm nhấn thu hút khách hàng
Chi phí xây dựng từ 8-11 triệu đồng/m², cao hơn do yêu cầu về hệ thống điện, nước phức tạp và tiêu chuẩn an toàn cao hơn cho không gian kinh doanh.
4.8. Mẫu bản vẽ nhà khung thép cho văn phòng
Thiết kế chuyên nghiệp cho không gian làm việc, với sự tối ưu về công năng và hiệu quả sử dụng.
Đặc điểm chính:
- Không gian mở, dễ dàng linh hoạt bố trí văn phòng
- Hệ thống điện, mạng được thiết kế chuyên nghiệp
- Khu vực tiếp khách tách biệt với khu làm việc
- Tối ưu ánh sáng tự nhiên để tiết kiệm năng lượng
Chi phí cho mẫu văn phòng từ 7.5-10 triệu đồng/m², với thời gian thi công nhanh (2-3 tháng) là ưu điểm đáng kể cho các doanh nghiệp.
5. Lưu ý khi xin bản vẽ nhà khung thép 2 tầng
Để có được bản vẽ nhà khung thép 2 tầng chất lượng và phù hợp với nhu cầu, bạn cần lưu ý những yếu tố quan trọng sau:
5.1. Cung cấp thông tin chi tiết cho kiến trúc sư
Việc cung cấp thông tin đầy đủ và chính xác là yếu tố quyết định đến chất lượng bản vẽ cuối cùng. Hãy chuẩn bị trước các thông tin sau khi gặp kiến trúc sư:
- Diện tích và kích thước chính xác của khu đất
- Hướng đất và các điều kiện địa lý đặc thù
- Nhu cầu sử dụng không gian cụ thể của gia đình
- Ngân sách dự kiến cho toàn bộ công trình
- Yêu cầu đặc biệt về phong thủy (nếu có)
5.2. Chọn đơn vị thiết kế có kinh nghiệm
Nhà khung thép có những đặc thù riêng so với nhà bê tông truyền thống. Vì vậy, bạn nên chọn đơn vị thiết kế có kinh nghiệm với loại hình công trình này. Một đơn vị chuyên nghiệp sẽ:
- Tư vấn về loại thép phù hợp với điều kiện thời tiết địa phương
- Tính toán kỹ lưỡng về kết cấu và khả năng chịu lực
- Thiết kế hệ thống chống cháy đạt tiêu chuẩn
- Cung cấp bản vẽ chi tiết cho từng hạng mục
Lời khuyên chuyên gia: Hãy yêu cầu xem portfolio các công trình khung thép đã thực hiện của đơn vị thiết kế trước khi quyết định lựa chọn.
Nhà khung thép 2 tầng đang trở thành xu hướng xây dựng hiện đại nhờ tính bền vững, thi công nhanh và chi phí hợp lý. Với 50+ mẫu bản vẽ nhà khung thép 2 tầng được chia sẻ, hy vọng DANHGIATHUONGHIEU.VN đã giúp bạn có thêm ý tưởng thiết kế phù hợp với nhu cầu và ngân sách. Hãy lựa chọn phương án tối ưu để xây dựng ngôi nhà mơ ước của mình ngay hôm nay!
